علت افت فشار ناگهانی باد در سالن‌های CNC و ابزارهای پنوماتیک چیست؟

۱. چرا دستگاه CNC وسط کار خطای کمبود فشار می‌دهد؟

افت فشار ناگهانی هنگامی رخ می‌دهد که هوا نتواند با دبی و فشار کافی به دستگاه برسد. این مشکل باعث توقف دستگاه‌های حساس CNC، خراب شدن قطعه کار، تعویض ابزار در وسط ماشین‌کاری و کاهش قدرت ابزارهای بادی می‌شود. علت اصلی آن معمولاً ناتوانی کمپرسور، گرفتگی فیلترها، نشتی یا لوله‌کشی اشتباه است.

تصور کنید اپراتور دستگاه CNC در حال تراشکاری یک قطعه پیچیده و گران‌قیمت است. همه چیز خوب پیش می‌رود که ناگهان دستگاه استپ کرده و خطای “Low Air Pressure Error” (کمبود فشار باد) روی مانیتور نقش می‌بندد. اپراتور نگاهی به گیج فشار بالای کمپرسور می‌اندازد؛ مانومتر فشار ۷ بار را نشان می‌دهد!

اولین چیزی که به ذهن اپراتور یا مسئول کارگاه می‌رسد این است: «کمپرسور که سالمه و باد داره، پس چرا دستگاه خطای فشار میده؟»

واقعیت این است که در بیشتر موارد، خود کمپرسور بی‌گناه است! مشکل در مسیر انتقال هوا از کمپرسور تا انتهای شیلنگ و داخل دستگاه رخ می‌دهد.

[کمپرسور پر از باد است (۷ بار)] ──> [افت فشار شدید در مسیر لوله‌کشی] ──> [رسیدن باد ضعیف به CNC (۴ بار)] ──> [توقف دستگاه + خراب شدن قطعه کار]

۱.۱. افت فشار استاتیک در برابر افت فشار دینامیک

برای اینکه راز این مشکل را کشف کنیم، فقط کافی است فرق این دو اسم ساده را بدانیم:

• فشار استاتیک (فشار در زمان استراحت): وقتی همه دستگاه‌ها خاموش هستند و هیچ مصرفی ندارید، فشار باد داخل لوله‌ها بالا می‌رود و گیج روی ۷ یا ۸ بار می‌ایستد. این فشارِ خوابیده را «فشار استاتیک» می‌گویند.

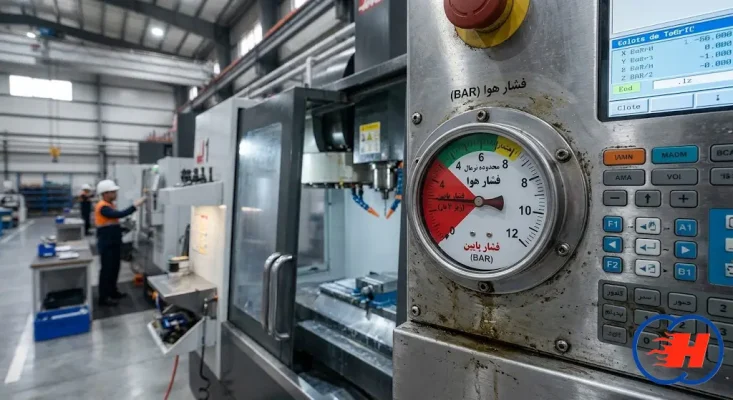

• فشار دینامیک (فشار در زمان کار): به محض اینکه دستگاه CNC شروع به کار می‌کند یا ابزارهای بادی روشن می‌شوند، هوا داخل لوله‌ها به جریان می‌افتد. فشاری که در زمان کار واقعی پشت دستگاه می‌رسد را «فشار دینامیک» می‌گویند.

مثال ساده:

لوله آب خانه را تصور کنید. وقتی شیر آب بسته است،



فشار آب داخل لوله بالاست (فشار استاتیک). اما وقتی شیر را باز می‌کنید، اگر لوله رسوب گرفته باشد یا باریک باشد، فشار آب ناگهان کم می‌شود و به صورت باریکه‌آب بیرون می‌ریزد (افت فشار دینامیک).



۱.۲. خسارت‌های پنهان افت فشار: از خراب شدن قطعه کار تا سوختن ابزارهای بادی

افت فشار هوای فشرده فقط یک مشکل ساده فنی نیست، بلکه یک هزینه پنهان سنگین برای کارخانه است:

• خراب شدن قطعات در دستگاه CNC: اگر فشار باد برای تعویض ابزار یا پاشش باد روی ابزار برشی کم شود، اسپیندل قفل کرده و قطعه کار کاملاً خراب می‌شود.
• افت قدرت ابزارهای بادی: بکس بادی، پرچ‌کن و فرز بادی قدرت واقعی خود را از دست می‌دهند و سرعت کارگران به شدت افت می‌کند.
• افزایش شدید مصرف برق: وقتی فشار کم می‌شود، اپراتورها فشار کمپرسور را بالا می‌برند. هر ۱ بار افزایش فشار کمپرسور، مصرف برق را حدود ۷٪ افزایش می‌دهد بدون اینکه مشکل اصلی حل شود!
• خرابی و سوختن جک‌ها و شیرهای بادی: نوسان مداوم فشار باعث ضربه زدن به شیرهای برقی و جک‌های پنوماتیک می‌شود.

۲. علت اول: کم بودن ظرفیت تولید هوا یا ضعیف شدن کمپرسور

• اگر دبی تولیدی کمپرسور (CFM) کمتر از مجموع مصرف دستگاه‌ها باشد یا هواساز دستگاه دچار استهلاک شده باشد، فشار شبکه به مرور یا ناگهانی افت می‌کند. تست آسان آن، اندازه‌گیری زمان پر شدن مخزن است. راهکار دائمی خرید کمپرسور مناسب یا اورهال دستگاه است.
• گاهی اوقات مشکل واقعاً از خود منبع تولید است. اگر مصرف سالن CNC و بخش پنوماتیک بیشتر از توان باددهی کمپرسور باشد، شبکه دچار افت فشار می‌شود.
• علائم: کمپرسور بدون وقفه و مداوم یک‌سره کار می‌کند اما فشار مخزن بالا نمی‌رود؛ گیج روی کمپرسور هم‌زمان با کار کردن دستگاه‌ها افت می‌کند.
• علت: انتخاب اشتباه سایز کمپرسور در زمان خرید، اضافه کردن دستگاه‌های جدید به سالن بدون ارتقای کمپرسور، یا فرسودگی روتورهای هواساز و خراب شدن آنکادر/آنلودر.
• روش تست: تمام مصرف‌کننده‌ها را خاموش کنید. شیر خروجی مخزن را ببندید و زمان پر شدن مخزن از فشار صفر تا فشار خاموش شدن را با ساعت اندازه بگیرید. اگر زمان بسیار بیشتر از مشخصات فنی دستگاه بود، کمپرسور ضعیف شده است.
• راهکار موقت: شیفت‌بندی کار دستگاه‌های پرمصرف و خاموش کردن مصرف‌کننده‌های غیرضروری.
• راهکار دائمی: محاسبه مجدد دبی مصرفی سالن (CFM) و ارتقا یا افزودن یک کمپرسور اسکرو اویل اینجکت (کمپرسور اسکرو روغنی).

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: متوسط	اولویت رفع: بسیار بالا
زمان تعمیر/تعویض: ۲ ساعت (سرویس) تا ۱ روز (تعویض)	هزینه تقریبی: متوسط تا بالا



۳. علت دوم: نشتی‌های پنهان و ریز در شبکه لوله‌کشی و شیلنگ‌ها

نشتی‌های ریز در اتصالات، شیلنگ‌های فنری پوسیده و کوپلینگ‌ها می‌توانند تا ۳۰٪ از فشار هوای فشرده را هدر دهند. نشتی باعث افت فشار شدید در نقاط انتهایی لوله‌کشی می‌شود. تست آن با کف صابون یا گوش دادن در زمان تعطیلی سالن انجام می‌شود.

• نشتی هوا یکی از دزدان خاموش انرژی و فشار در هر کارخانه‌ای است. ده‌ها نشتی کوچک در کل سالن می‌توانند معادل کارکرد یک ابزار بادی بزرگ هوا هدر دهند.
• علائم: کمپرسور حتی در زمان تعطیلی کارخانه و خاموش بودن همه دستگاه‌ها، هر چند دقیقه یک‌بار روشن می‌شود.
• علت: فرسودگی شیلنگ‌های فنری، شل شدن اتصالات رزوه‌ای، خرابی اورینگ کوپلینگ‌های پرسی و نشت از شیرهای اتودرین دستی.
• روش تست (تست صوتی و کف صابون): در زمان تعطیلی سالن که محیط ساکت است، به صدای هیس‌هیس لوله‌ها گوش دهید یا محل اتصالات را با اسپری کف صابون بررسی کنید. حباب زدن نشان‌دهنده نشتی است.
• راهکار موقت: نوار پیچیدن یا کور کردن مسیرهای دارای نشتی شدید.
• راهکار دائمی: تعویض شیلنگ‌های پوسیده با لوله‌های پلی‌اورتان باکیفیت و استفاده از اتصالات برنجی یا استیل استاندارد.

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: بسیار بالا (۹۰٪ کارگاه‌ها)	اولویت رفع: بالا
زمان تعمیر/تعویض: ۱ تا ۳ ساعت	هزینه تقریبی: بسیار پایین و کاملاً اقتصادی

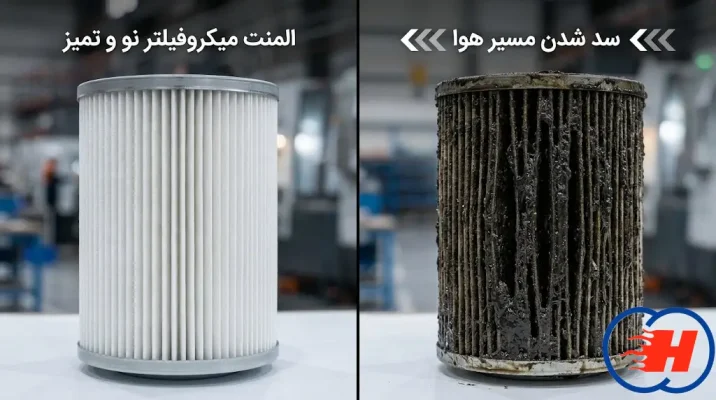

۴. علت سوم: گرفتگی و کثیف شدن میکروفیلترها و فیلترهای واحد مراقبت

کثیف شدن المنت فیلترهای خطی و واحد مراقبت مانند یک سد محکم جلوی عبور هوا را می‌گیرد. در این حالت فشار قبل از فیلتر خوب است اما بعد از فیلتر به شدت می‌افتد. تست آن با مقایسه گیج فشار قبل و بعد از فیلتر انجام می‌شود.

فیلتر وظیفه جداسازی ذرات و روغن را دارد، اما اگر تعویض نشود، خودش عامل اصلی افت فشار ناگهانی می‌شود.

[هوای پرفشار (۷ بار)] ──> [میکروفیلتر کثیف و مسدود] ──> [افزایش افت فشار] ──> [خروج هوای کم‌فشار (۴ بار)]

• علائم: گیج قبل از فیلتر عدد ۷ بار را نشان می‌دهد اما گیج روی واحد مراقبت دستگاه CNC هنگام کار به ۴ یا ۳ بار سقوط می‌کند.
• علت: پر شدن ظرفیت المنت فیلتر بر اثر گرد و غبار، لجن روغنی یا طول عمر بالا.
• روش تست: گیج فشار ورودی فیلتر را با گیج خروجی مقایسه کنید. اگر اختلاف فشار (افت فشار) بیشتر از 0.5 bar باشد، فیلتر مسدود شده است.
• راهکار موقت: در آوردن و تمیز کردن سطحی المنت فیلتر (فقط برای فیلترهای اولیه و نه میکروفیلترهای دقیق).
• راهکار دائمی: تعویض المنت داخلی میکروفیلتر طبق ساعت کارکرد استاندارد.

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: بسیار بالا	اولویت رفع: فوری
زمان تعمیر/تعویض: ۱۵ دقیقه	هزینه تقریبی: پایین

«افت فشار بیش از ۰.۵ بار روی فیلترها، مصرف برق کمپرسور را تا ۷٪ بالا می‌برد. همین حالا برای تعویض المان با دپارتمان تامین قطعات هواسازان آیدین تماس بگیرید.»

۵. علت چهارم: خرابی یا گرفتگی داخلی درایر (خشک‌کن هوا)

اگر مبدل حرارتی درایر تبریدی یخ بزند یا شیر برقی آن مسدود شود، عبور هوا با مانع مواجه شده و فشار خروجی به شدت افت می‌کند. بای‌پاس کردن درایر کوتاه‌مدت‌ترین روش تست این خرابی است.

• دستگاه درایر برای حذف رطوبت نصب می‌شود، اما خرابی آن می‌تواند کل خط را با افت فشار مواجه کند.
• علائم: افت فشار ناگهانی در خروجی پکیج تصفیه، همراه با یخ‌زدگی روی لوله‌های خروجی درایر یا کارکرد غیرعادی کمپرسور درایر.
• علت: یخ زدن مبدل داخلی درایر تبریدی به دلیل تنظیم نادرست ترموستات، یا گرفتگی برج‌های درایر جذبی بر اثر ورود روغن.
• روش تست: شیر بای‌پاس (مسیر کنارگذر) درایر را باز کنید و درایر را از مدار خارج کنید. اگر فشار سالن بلافاصله نرمال شد، مشکل از درایر است.
• راهکار موقت: قرار دادن درایر در حالت یخ‌زدایی (Defrost) یا استفاده از مسیر بای‌پاس.
• راهکار دائمی: سرویس گاز و ترموستات درایر تبریدی یا تعویض مواد جاذب درایر جذبی.

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: متوسط	اولویت رفع: بالا
زمان تعمیر/تعویض: ۲ تا ۶ ساعت	هزینه تقریبی: متوسط



۶. علت پنجم: باریک بودن سایز لوله‌های اصلی و فرعی لوله‌کشی

انتخاب قطر لوله کمتر از نیاز شبکه، اصطکاک بسیار بالایی ایجاد کرده و باعث افت فشار شدید دینامیکی در فواصل دور می‌شود. راهکار دائمی اجرای لوله‌کشی حلقه (Loop) و افزایش سایز لوله‌های اصلی است.

• بسیاری از کارخانه‌ها سالن تولید را توسعه می‌دهند اما لوله‌کشی قدیمی و باریک را تعویض نمی‌کنند.
• علائم: دستگاه‌های نزدیک کمپرسور عالی کار می‌کنند، اما دستگاه‌های CNC انتهایی سالن دائماً خطای کمبود فشار می‌دهند.
• علت: قطر کم لوله، طولانی بودن مسیر لوله‌کشی و عدم رعایت اصول محاسبه CFM و سایز لوله.
• روش تست: فشار را در ابتدای خط و انتهای خط در زمان کارکرد هم‌زمان دستگاه‌ها اندازه بگیرید. اگر اختلاف بیش از 0.3 bar باشد، سایز لوله باریک است.
• راهکار موقت: افزایش فشار کاری کمپرسور (توصیه نمی‌شود به دلیل مصرف برق).
• راهکار دائمی: تغییر لوله‌کشی شاخه‌ای به سیستم حلقه بسته (Loop System) و استفاده از لوله‌های با قطر بالاتر.



• مقایسه دو روش لوله‌کشی سالن: در روش شاخه‌ای (سمت راست)، دستگاه‌های انتهای سالن دچار افت فشار شدید می‌شوند؛ اما در روش حلقه یا Loop (سمت چپ)، هوا از دو طرف جریان یافته و فشار باد در تمام سالن یکنواخت باقی می‌ماند.

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: بالا در سالن‌های بزرگ	اولویت رفع: متوسط
زمان تعمیر/تعویض: ۱ تا ۳ روز	هزینه تقریبی: متوسط تا بالا

«نیازمند نقشه استاندارد لوله‌کشی حلقه (Loop) برای سالن CNC خود هستید؟ کارشناسان فنی ما آماده ارائه نقشه لوله‌کشی اختصاصی به مجموعه شما هستند.»

۷. علت ششم: افت فشار شدید در اتصالات، زانویی‌ها و کوپلینگ‌های سریع

استفاده بیش از حد از زانویی‌های ۹۰ درجه، اتصالات پرسی غیراستاندارد و کوپلینگ‌های مادگی مینیاتوری مانند ترمز در برابر جریان هوا عمل کرده و باعث افت فشار موضعی می‌شوند.

هر زانویی و اتصال نامناسب می‌تواند معادل چند متر لوله صاف افت فشار ایجاد کند!

• علائم: فشار تا پشت واحد مراقبت دستگاه خوب است، اما به محض روشن شدن جک یا اسپیندل، گیج روی دستگاه سقوط می‌کند.
• علت: استفاده از کوپلینگ‌های بادی خیلی کوچک (سایز ۱/۴ به جای ۳/۸ یا ۱/۲)، خمیدگی‌های تند در شیلنگ‌ها و زانویی‌های ۹۰ درجه غیرشعاعی.
• روش تست: حذف کوپلینگ سریع و متصل کردن مستقیم شیلنگ به دستگاه به صورت موقت. اگر مشکل رفع شد، اتصالات کلاه‌بردار بوده‌اند!
• راهکار موقت: تعویض کوپلینگ‌های خراب با مدل‌های سالم.
• راهکار دائمی: استفاده از زانویی‌های با زاویه ملایم (۴۵ درجه) و تعویض کوپلینگ‌ها با مدل‌های Hi-Flow (دبی بالا).

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: بسیار بالا	اولویت رفع: بالا
زمان تعمیر/تعویض: ۳۰ دقیقه	هزینه تقریبی: بسیار پایین

۸. علت هفتم: مصرف هم‌زمان و ناگهانی چند دستگاه بیش از توان شبکه

وقتی چند دستگاه پرمصرف (مانند نازل‌های بادگیری یا پسته پاک‌کن پنوماتیک) هم‌زمان روشن می‌شوند، شوک مصرف ایجاد شده و فشار شبکه افت می‌کند. نصب مخزن کمکی در نقطه مصرف، راهکار قطعی آن است.

• علائم: افت فشار فقط در ساعاتی خاص یا زمان روشن شدن یک دستگاه خاص در کنار CNC رخ می‌دهد.
• علت: عدم وجود ذخیره‌ساز هوا (مخزن) در نقاط دوردست سالن برای جبران مصرف‌های لحظه‌ای و پیک (Peak Demand).
• روش تست: خاموش کردن تک‌تک دستگاه‌های هم‌جوار و بررسی تغییرات گیج فشار CNC.
• راهکار موقت: زمان‌بندی کارهای پرمصرف و عدم بادگیری هم‌زمان کارگران.
• راهکار دائمی: نصب یک مخزن هوای فشرده کمکی (Wet/Dry Receiver) درست در نزدیک سالن CNC.

شاخص ارزیابی	مقادیر و برآورد
احتمال وقوع: متوسط	اولویت رفع: متوسط
زمان تعمیر/تعویض: نصف روز	هزینه تقریبی: متوسط

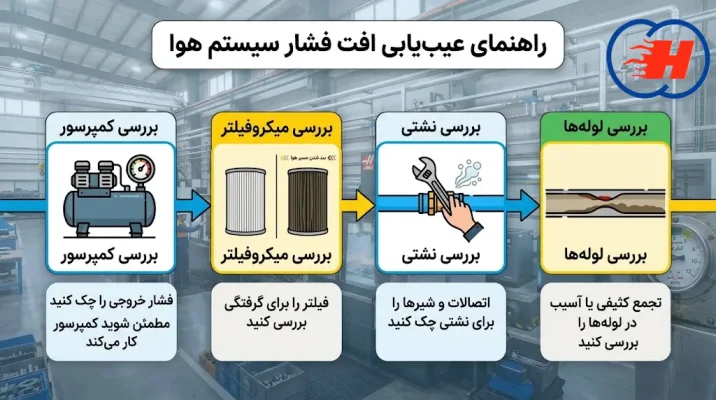

۹. جدول جامع عیب‌یابی سریع و فلوچارت تصمیم‌گیری

اگر در سالن تولید دچار افت فشار شده‌اید، با استفاده از جدول عیب‌یابی زیر در کمتر از ۵ دقیقه علت را پیدا کنید:

«اگر با وجود تست‌های بالا هنوز علت افت فشار را پیدا نکرده‌اید، می‌توانید از خدمات سرویس و تعمیر کمپرسور هواسازان آیدین جهت عیب‌یابی حضوری استفاده کنید.»



۱۰. چک‌لیست‌های پیشگیرانه نگهداری (روزانه، هفتگی و ماهانه)

برای اینکه دیگر هیچ‌وقت خطای افت فشار باد را روی دستگاه‌های CNC نبینید، این چک‌لیست را در اختیار مسئول نگهداری (نت) قرار دهید:

📋 چک‌لیست روزانه:
[ ] چک کردن گیج فشار خروجی کمپرسور و واحد مراقبت CNC در حالت کار.

[ ] تخلیه کندانس آب از ته مخزن و فیلترها (در صورت نداشتن اتودرین).

[ ] بررسی شنیداری صدای نشتی هوا در اطراف دستگاه CNC.

📋 چک‌لیست هفتگی:
[ ] بررسی میزان افت فشار (ΔP) روی گیج‌های قبل و بعد میکروفیلترها.

[ ] تمیز کردن رادیاتور درایر تبریدی و کمپرسور.

[ ] تست کارکرد درست شیرهای تخلیه خودکار (Auto Drain).

📋 چک‌لیست ماهانه:
[ ] تست کامل نشتی کل سالن با کف صابون در زمان تعطیلی کارخانه.

[ ] بررسی سلامتی شیلنگ‌های فنری و کوپلینگ‌های سریع.

[ ] چک کردن ساعت کارکرد المان فیلترها و تعویض در صورت سررسید.

چک لیست پیشگیری و نگهداری (برای دانلود چک لیست کلیک کنید)



۱۱. معرفی راهکارهای تخصصی هواسازان آیدین تبریز برای حل دائمی افت فشار

اگر پس از عیب‌یابی مشخص شد که مشکل افت فشار سالن شما ناشی از کمبود ظرفیت کمپرسور، گرفتگی تصفیه یا عدم ذخیره‌سازی مناسب هواست، شرکت هوا سازان آیدین تبریز راهکارهای تخصصی زیر را با ضمانت عملکرد ارائه می‌دهد:

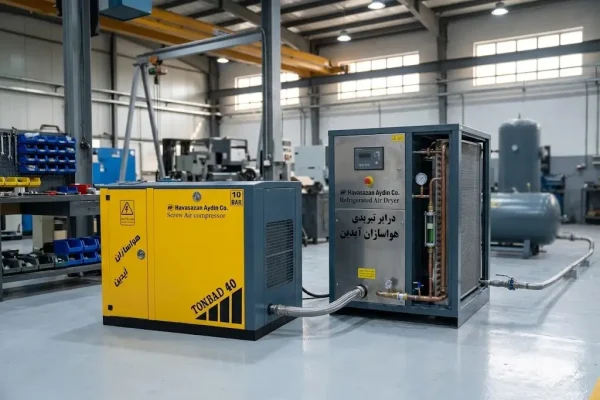

۱۱.۱. کمپرسور اسکرو اویل اینجکت (کمپرسور اسکرو روغنی)

• اگر دبی هوای تولیدی شما پاسخگوی دستگاه‌های جدید CNC نیست، این دستگاه اولین و مهم‌ترین قدم برای تامین هوای پایدار است.
• نام‌های رایج در بازار: در بازار ایران به این محصول «کمپرسور اسکرو روغنی» یا «کمپرسور اسکرو اویل اینجکت» می‌گویند که هر دو به یک فناوری دائم‌کار و باکیفیت اشاره دارند.
• حل مشکل افت فشار: تامین دبی بالای هوا بدون افت فشار حتی در کارکرد ۲۴ ساعته.
• اقدام و بررسی: برای بررسی مشخصات و خرید کمپرسور اسکرو اویل اینجکت (کمپرسور اسکرو روغنی) کلیک کنید.

۱۱.۲. کمپرسور اسکرو کوپل مستقیم

• برای سالن‌های بزرگ CNC و کارخانه‌های صنعتی که نوسان فشار در آن‌ها برابر با خسارت میلیاردی است.
• حل مشکل افت فشار: انتقال مستقیم توان الکتروموتور به هواساز بدون اتلاف انرژی تسمه، راندمان فوق‌العاده بالا و حذف کامل افت فشار دینامیکی در مبدا.
• اقدام و بررسی: جهت مشاهده پکیج‌ها به صفحه کمپرسور اسکرو کوپل مستقیم مراجعه کنید.

۱۱.۳. درایرهای تبریدی و جذبی هواسازان آیدین

• خرابی یا گرفتگی درایر از علل اصلی افت فشار ناگهانی است.
• درایر تبریدی: برای حذف رطوبت تا ۳ درجه بالای صفر بدون ایجاد افت فشار در مسیر (مشاهده و خرید درایر تبریدی).
• درایر جذبی: برای صنایع حساسی که به هوای کاملاً خشک (تا ۴۰ درجه زیر صفر) بدون افت فشار افتضاح نیاز دارند (مشاهده درایر جذبی).

۱۱.۴. میکروفیلترها و مخزن هوای فشرده

• فیلترهای کم‌افت‌فشار: نصب میکروفیلتر استاندارد با پوسته آلومینیومی افت فشار را به حداقل می‌رساند.
• مخزن ذخیره کمکی: نصب مخزن هوای فشرده در نزدیک سالن CNC، شوک مصرف هم‌زمان را به صفر می‌رساند.

۱۲. نتیجه‌گیری و راهنمای اقدام سریع

• افت فشار ناگهانی هوای فشرده تقدیر کارخانه شما نیست! با یک عیب‌یابی متدولوژیک (بررسی فیلترها، نشتی، لوله‌کشی و ظرفیت کمپرسور)، می‌توانید بدون صرف هزینه‌های بی‌مورد، فشار هوا را در سالن CNC تثبیت کرده و کیفیت تولید را تضمین کنید.
• حل مشکل افت فشار هوای فشرده نیازمند تعویض شتاب‌زده کمپرسور نیست. تجربه نشان داده است در بیش از ۶۰٪ موارد، تعویض یک فیلتر کثیف، رفع چند نشتی ساده یا تغییر سایز یک اتصال، مشکل خطای فشار دستگاه CNC را به طور کامل حل می‌کند.
• توصیه می‌کنیم همین امروز با استفاده از چک‌لیست بخش ۱۰، خط هوای فشرده کارخانه خود را پایش کنید و در صورت نیاز به تامین تجهیزات یا مشاوره مهندسی، روی دانش و پشتیبانی تیم هوا سازان آیدین تبریز حساب کنید.

«افت فشار را پیش از آسیب زدن به اسپیندل CNC مهار کنید. جهت مشاوره رایگان مهندسی با شماره‌های پشتیبانی هواسازان آیدین تبریز تماس بگیرید.»
