یکی از کلافهکنندهترین و هزینهبرترین مشکلات در سیستمهای هوای فشرده صنعتی، مشاهده آب و رطوبت در خطوط لولهکشی باد کارخانه است؛ آن هم دقیقاً زمانی که شما هزینه بالایی برای خرید و نصب دستگاه ایردرایر (خشککن هوا) پرداخت کردهاید! ورود آب به تجهیزات پنوماتیک و خطوط تولید میتواند باعث زنگزدگی ابزارها، خرابی جکها و شیرهای برقی، خراب شدن رنگپاشی و در نهایت توقف خط تولید شود.
اگر شما هم با این چالش مواجه هستید که «چرا با وجود داشتن درایر، هنوز در لولههای باد آب وجود دارد؟»، باید بدانید که رطوبت خروجی نشاندهنده یک نقص فنی در چیدمان، ظرفیت یا قطعات جانبی سیستم است. در این مقاله تخصصی از هواسازان آیدین، ۵ علت اصلی این مشکل را عیبیابی کرده و راهکارهای عملی رفع آن را بررسی میکنیم.

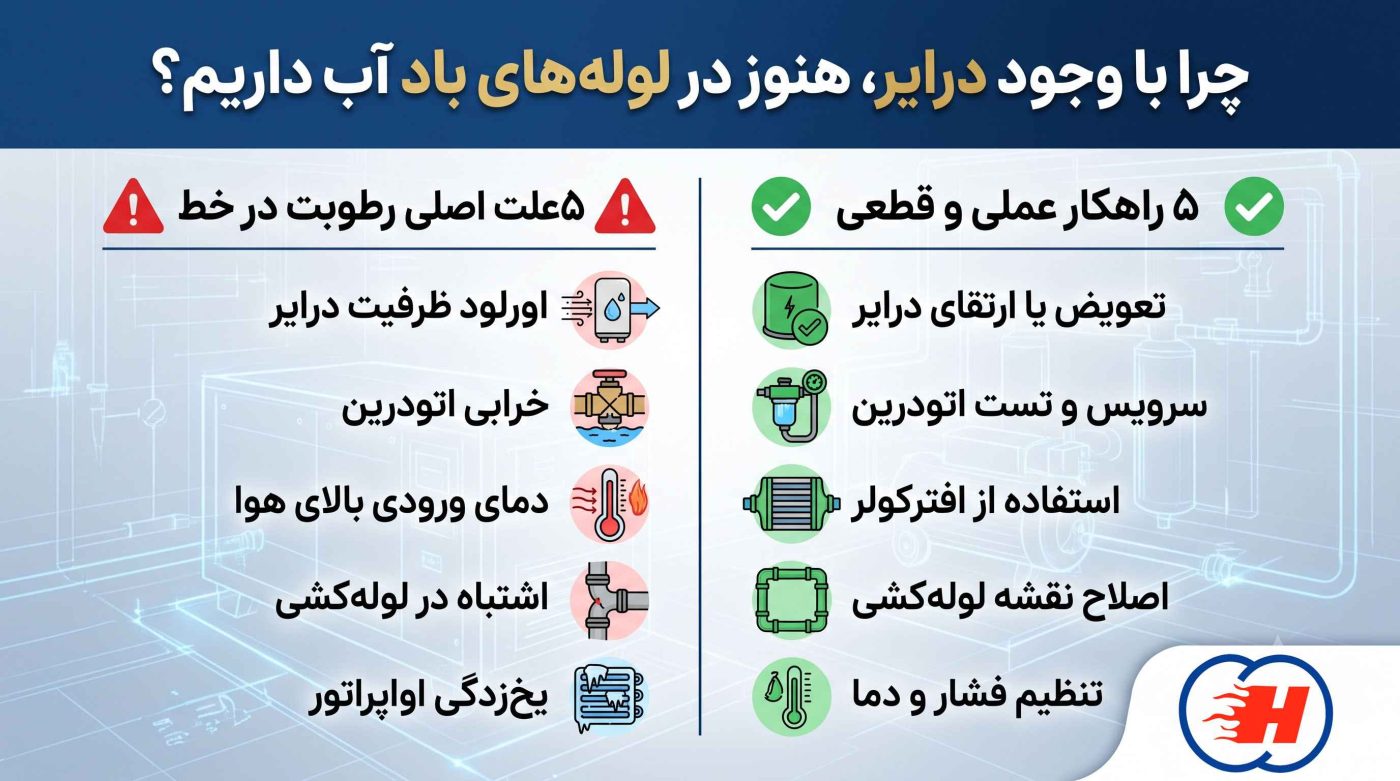

چرا سیستم با وجود درایر باز هم آب میدهد؟
اگر زمان کافی برای خواندن کل مقاله را ندارید، رطوبت موجود در خط لوله شما به احتمال ۹۰٪ ناشی از یکی از موارد زیر است:
۱. خرابی یا گرفتگی شیر تخلیه اتوماتیک (اتودرین) درایر یا مخزن.
۲. دمای بیش از حد هوای ورودی به درایر (اورلود حرارتی).
۳. عدم تناسب ظرفیت درایر با حجم هوای تولیدی کمپرسور (اورلود حجم هوا).
۴. اشتباه در لولهکشی خط باد و عدم استفاده از اتصال کلاغپر (انشعاب از بالا).
در ادامه هر یک از این موارد را به صورت دقیق و مهندسی کالبدشکافی میکنیم.
علت اصلی وجود آب در خط لوله هوای فشرده (با وجود ایردرایر)
۱. عدم تناسب ظرفیت درایر با کمپرسور (اورلود شدن سیستم)
هر درایر هوا (چه تبریدی و چه جذبی) برای حجم مشخصی از دبی هوا (FAD) بر حسب مترمکعب بر دقیقه یا لیتر بر دقیقه طراحی شده است. اگر کمپرسور شما ظرفیتی بالاتر از ظرفیت درایر داشته باشد، یا اگر در طول زمان ابزارهای جدیدی به خط تولید اضافه کردهاید که مصرف باد را بالا بردهاند، سرعت عبور هوا از داخل درایر بیش از حد مجاز میشود. در این حالت، هوا فرصت کافی برای خنک شدن (در مدل تبریدی) یا جذب رطوبت توسط مواد مواد جاذب (در مدل جذبی) را پیدا نمیکند و رطوبت به صورت مستقیم وارد لولههای باد کارخانه میشود.
۲. خرابی یا گرفتگی شیر تخلیه اتوماتیک (اتودرین)
وظیفه ایر درایر تبریدی، خنک کردن هوا و تبدیل بخار آب به قطرات مایع است. اما این آبِ تقطیرشده باید توسط قطعهای به نام اتودرین (Auto Drain) یا شیر تخلیه اتوماتیک از دستگاه خارج شود. به دلیل وجود ذرات ریز گرد و غبار و روغن در هوای فشرده، شیرهای تخلیه به مرور زمان دچار گرفتگی یا سوختگی بوبین میشوند. اگر اتودرین عمل نکند، آب جمعشده در کف درایر مجدداً توسط جریان تند هوای فشرده بلند شده و به سمت خط لوله اصلی کارخانه پمپاژ میشود.
۳. دمای بالای هوای ورودی به درایر (نبود یا خرابی افترکولر)
ایر درایرهای استاندارد معمولاً برای پذیرش هوای ورودی با حداکثر دمای ۴۰ تا ۴۵ درجه سانتیگراد طراحی میشوند. اگر کمپرسور شما فاقد رادیاتور خنککننده خروجی (Aftercooler) باشد، یا رادیاتور آن به دلیل کثیفی و گرفتگی پرهها نتواند هوا را خنک کند، هوایی با دمای بالای ۶۰ درجه سانتیگراد وارد درایر میشود. این بار حرارتی سنگین، سیستم سرمایش درایر تبریدی را مختل کرده و عملاً فرآیند نقطهشبنم (Dew Point) اتفاق نمیافتد.
۴. اشتباه در نقشه لولهکشی و محل نصب درایر
طراحی اشتباه خطوط لولهکشی یکی از رایجترین دلایل فنی است. اگر انشعاب خطوط فرعی کارگاه از «کف» یا «بغل» لوله اصلی گرفته شده باشد، تمام آب باران یا رطوبت ناچیزی که به طور طبیعی در لوله اصلی تهنشین میشود، وارد دستگاههای پنوماتیک خواهد شد. انشعابها همواره باید به صورت «شترگلو» یا «کلاغپر» (گرفتن خروجی از بالای لوله اصلی با زاویه ۱۸۰ درجه) اجرا شوند. همچنین، درایر باید حتماً بعد از مخزن هوای فشرده نصب شود تا مخزن بتواند به عنوان یک خنککننده اولیه، بخش زیادی از آب را پیش از ورود به درایر جدا کند.
۵. افت فشار شدید یا اشتباه در تنظیمات دمایی درایر
در درایرهای تبریدی، اگر گاز مبرد دستگاه کم شده باشد یا شیر کمپرشن (Hot Gas Bypass Valve) تنظیم نباشد، اواپراتور دچار یخزدگی میشود. یخ زدن مسیر عبور هوا نه تنها باعث افت فشار شدید میشود، بلکه مسیر خروج آب را مسدود کرده و با ذوب شدن مقطعی یخها، حجم زیادی از آب روانه خط میشود. در درایرهای جذبی نیز، اگر تله آبگیر قبل از درایر خراب باشد، ورود آب مایع به برجها باعث اشباع ناگهانی و نابودی مواد جاذب (سیلیکاژل یا آلومینا اکتیو) میشود.
جدول راهنمای سریع عیبیابی رطوبت خط باد
| نشانه و وضعیت سیستم | علت احتمالی | اقدام اصلاحی پیشنهادی |
| خروجی باد کاملاً خیس است اما درایر روشن است | خرابی یا سوختگی شیر تخلیه (اتودرین) | شستشو، تعویض بوبین یا نصب اتودرین جدید |
| بدنه یا لولههای درایر یخ زده است | کمبود گاز مبرد یا خرابی شیر بایپاس | شارژ گاز و تنظیم ترموستات توسط تکنسین |
| لوله ورودی به درایر بسیار داغ است | کثیفی رادیاتور کمپرسور یا خرابی فن افترکولر | شستشوی رادیاتور و چک کردن فن خنککننده |
| فقط در زمان اوج مصرف کارخانه آب دیده میشود | کوچک بودن ظرفیت درایر نسبت به دبی هوا | ارتقای درایر یا استفاده از درایر کمکی |
چکلیست قدمبهقدم رفع مشکل آب در لولههای باد
برای حل این چالش، مراحل زیر را به ترتیب روی سیستم هوای فشرده کارخانه خود پیادهسازی کنید:
1.تست دستی شیرهای تخلیه (Auto Drain):
بررسی اولیه و ساده.به سراغ درایر، مخزن و تله آبگیر بروید. دکمه تست (Test) روی اتودرینها را فشار دهید. مطمئن شوید که رطوبت و آب با فشار خارج میشود. اگر صدایی نیامد یا فقط هوا خارج شد در حالی که مخزن سنگین است، شیر تخلیه معیوب است.
2.اندازهگیری دمای هوای ورودی به درایر:
سنجش دمای سیستم.با یک ترمومتر لیزری یا لمس دست (با احتیاط)، دمای لوله ورودی به درایر را چک کنید. این دما نباید سوزاننده باشد. اگر دما بالاتر از ۴۵ درجه است، باید به فکر سرویس رادیاتور کمپرسور یا نصب یک افترکولر مجزا باشید.
3.بررسی گیج فشار و دمای نقطه شبنم (Dew Point):
کنترل شاخص فنی.نمایشگر دیجیتال یا گیج عقربهای روی درایر تبریدی را نگاه کنید. در حالت ایدهآل و زیر بار، این شاخص باید عددی بین ۳ تا ۵ درجه سانتیگراد را نشان دهد. اعداد بالاتر (مثلاً ۱۵ درجه) به معنای عدم کارکرد سیستم سرمایش درایر است.
4.اصلاح ساختار لولهکشی کارگاه:اصلاحات فیزیکی.
مطمئن شوید لولهکشی اصلی کارخانه دارای شیب ملایم (حدود ۱ تا ۲ درصد) به سمت انتهای خط باشد و در انتهای خط یک لوله تخلیه (Leg) نصب شده باشد. خروجیهای هر اپراتور یا دستگاه نیز باید حتماً از بالای لوله اصلی منشعب شده باشند.
سوالات متداول (FAQ)
- آیا نصب میکروفیلتر میتواند جلوی ورود آب به خط را بگیرد؟
خیر؛ میکروفیلترها برای جذب ذرات معلق میکرونی و قطرات بسیار ریز روغن (کوالسنت) طراحی شدهاند. اگر آب مایع در حجم زیاد وارد میکروفیلتر شود، المنت فیلتر را اشباع و پاره کرده و بدون هیچ مانعی از آن عبور میکند. برای جذب آب ابتدا باید مشکل درایر و تله آبگیر را حل کنید. - تله آبگیر (Water Separator) چه نقشی در کمک به درایر دارد؟
تله آبگیر قبل از درایر نصب میشود و وظیفه دارد با ایجاد جریان گردبادی (سانتریفیوژ)، تا ۸۰٪ آب مایع موجود در هوا را قبل از رسیدن به درایر جدا کند. اگر تله آبگیر حذف شود یا درست کار نکند، بار رطوبتی درایر به شدت بالا رفته و سیستم اورلود میشود. - چطور بفهمیم مواد درایر جذبی (دسیکانت) خراب شدهاند؟
اگر درایر جذبی دارید و با وجود کارکرد صحیح برجها و شیرهای برقی، باز هم خروجی باد مرطوب است، احتمالاً مواد جاذب داخل برجها به روغن کمپرسور آلوده شدهاند (اصطلاحاً پیر شدهاند) یا به دلیل ورود آب مایع، خاصیت جذب خود را از دست دادهاند و باید تعویض شوند.
نتیجهگیری و راهکار نهایی
وجود آب در لولههای باد با وجود داشتن درایر، یک هشدار جدی است که نشان میدهد راندمان سیستم هوای فشرده شما به شدت افت کرده است. نادیده گرفتن این موضوع میتواند در کوتاهمدت هزینههای تعمیرات ماشینآلات پنوماتیک شما را چندین برابر کند.
اگر تمامی مراحل ذکر شده در این چکلیست را بررسی کردید اما همچنان سیستم هوای فشرده کارخانه شما خروجی آب دارد، احتمالاً سیستم دچار افت راندمان اساسی، فرار گاز مبرد یا عدم تناسب محاسباتی در ظرفیت تجهیزات شده است. برای عیبیابی تخصصی، محاسبات دبی خط و دریافت مشاوره فنی رایگان، میتوانید همین امروز با مهندسان و متخصصان فنی هواسازان آیدین تماس بگیرید تا بهترین و اقتصادیترین راهکار صنعتی را به شما پیشنهاد دهند.
